INSTRUCTIONS ASSEMBLAGE

INSTRUCTIONS ASSEMBLAGE RACCORDS DROITS

L'étanchéité des raccords droits se référe à ce qu'a été établi par la norme ISO 6149 DIN 3482. Pour obtenir un assemblage correct pour tous les raccords droits est nécessairese conformer rigourosement aux valeurs de serrage indiqués dans la table suivante:

FILETAGE COUPLE DE SERRAGE (Nm) ± 10
M 10 X 1 22
M 12 X 1,5 24
M 14 X 1,5 30
M 16 X 1,5 35
M 18 X 1,5 36
M 22 X 1,5 40
M 26 X 1,5 45

Le tube doit être coupé à angle droit avec écart maximum de 15°. L'assemblage correct se réalise avec le branchement du TUBE jusqu'à la feuillure dans le logement du raccord. Afin d'avoir la certitude absolue que telle condition se realise il est opportun marquer graphiquement le profondeur d'embase du tube (cote H).

Ø TUBE PROFONDEUR D’EMBASE (H)
6 X 4 19,8
8 X 6 20,5
10 X 7 24
10 X 7,5 24
10 X 8 24
12 X 9 25
15 X 12 27
16 X 12 27
18 X 14 27
L'embase tube-raccord ne nécessite pas d'outils. Pour faciliter l'action est suffisant une légère rotation du tube. L'effort nécessaire à l'embase est rapporté dans la table suivante.

Ø TUBE FORCE D’EMBRASE (H)
6 60
8 80
10 82
12 95
15 100
16 100
18 100

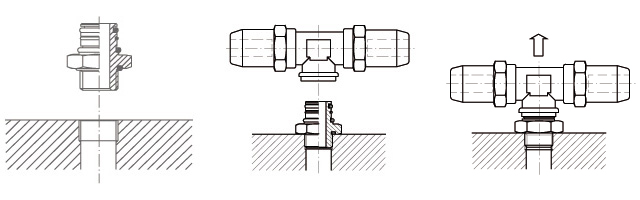

INSTRUCTIONS ASSEMBLAGE RACCORDS TOURNANTSB10A11

Visser l'embase tournante dans la femelle.

Donc brancher le composant poussant vers le bas avec une légère torsion.

IMPORTANT:
Contrôler que le composant soit effectivement branché. Pour vérifier ceci il faut appliquer une traction.

DIMENSIONS:Les cotes dans le catalogue sont seulement à titre indicatif. La TOSI F.lli s.r.l., au cas où pour raisons tecniques soit nécessaire, se réserve le droit d'apporter des variations.
