RACCORDS RAPIDES pour systeme de freinage

raccords tournants article 845

Les raccords tournants se peuvent commander même sans le pivot. En pareil cas utiliser les codes sans l'indication de le filetage, en ajoutant une sèrie de 0.
PAR EXEMPLE: 845 1209000005B au lieu de 845 1209016155B.

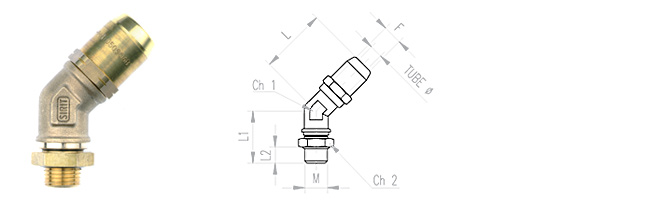

PART NUMBER TUBE Ø M F L L1 L2 Ch1 Ch2
845 0604010103A 6X4 10X1 16X1,5 45 35 8 22 20
845 0604012153A 6X4 12X1,5 16X1,5 45 35 8 22 20
845 0604016153A 6X4 16X1,5 16X1,5 45 35,5 8,5 22 22
845 0604022153A 6X4 22X1,5 16X1,5 45 37,5 9 22 28
845 0806010103A 8X6 10X1 16X1,5 46 35 8 22 20
845 0806012153A 8X6 12X1,5 16X1,5 46 35 8 22 20
845 0806016153A 8X6 16X1,5 16X1,5 46 35,5 8,5 22 22
845 0806022153A 8X6 22X1,5 16X1,5 46 37,5 9 22 28
845 1007012153A 10X7 12X1,5 16X1,5 49 35 8 22 20
845 1007016153A 10X7 16X1,5 16X1,5 49 35,5 8,5 22 22
845 1007022153A 10X7 22X1,5 16X1,5 49 37,5 9 22 28
845 1008012153A 10X8 12X1,5 16X1,5 49 35 8 22 20
845 1008016153A 10X8 16X1,5 16X1,5 49 35,5 8,5 22 22
845 1008022153A 10X8 22X1,5 16X1,5 49 37,5 9 22 28
845 1007512153A 10X7,5 12X1,5 16X1,5 49 35 8 22 20
845 1007516153A 10X7,5 16X1,5 16X1,5 49 35,5 8,5 22 22
845 1007522153A 10X7,5 22X1,5 16X1,5 49 37,5 9 22 28
845 1209012155B 12X9 12X1,5 16X1,5 50 35 8 22 20
845 1209016155B 12X9 16X1,5 16X1,5 50 35,5 8,5 22 22
845 1209022155B 12X9 22X1,5 16X1,5 50 36,5 9 22 28
845 1512016155B 15X12 16X1,5 16X1,5 53,5 35,5 8,5 22 22
845 1512022155B 15X12 22X1,5 16X1,5 53,5 36,5 9 22 28
845 1612016155B 16X12 16X1,5 16X1,5 53,5 35,5 8,5 22 22
845 1612022155B 16X12 22X1,5 16X1,5 53,5 36,5 9 22 28
845 1814016155B 18X14 16X1,5 16X1,5 53,5 35,5 8,5 22 22
845 1814022155B 18X14 22X1,5 16X1,5 53,5 36,5 9 22 28
