RACCORDS RAPIDES pour systeme de freinage

RACCORDS ORIENTABLES article 823 - 824

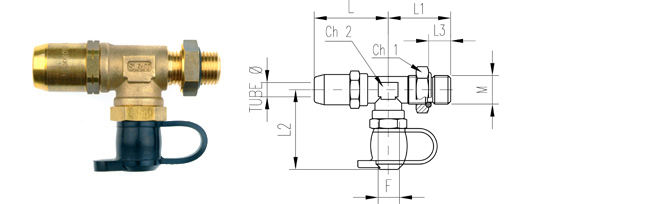

raccords orientables avec prise de pression

Les raccords se peuvent commander même sans prise de pression (790); en pareil ce utiliser respectivement les suivantes codes: 824

PART NUMBER TUBE Ø M F L L1 L2 L3 Ch1 Ch2
823 0604012153 6X4 12X1,5 12X1,5 40 34 45,5 10 17 17
823 0604016153 6X4 16X1,5 12X1,5 40 34 45,5 10 22 17
823 0604022153 6X4 22X1,5 12X1,5 40 34 45,5 10 28 17
823 0806010103 8X6 10X1 12X1,5 41 34 45,5 9 17 17
823 0806012153 8X6 12X1,5 12X1,5 41 34 45,5 10 17 17
823 0806016153 8X6 16X1,5 12X1,5 41 34 45,5 10 22 17
823 0806022153 8X6 22X1,5 12X1,5 41 34 45,5 10 28 17
823 1007012153 10X7 12X1,5 12X1,5 44 34 45,5 10 17 17
823 1007016153 10X7 16X1,5 12X1,5 44 34 45,5 10 22 17
823 1007022153 10X7 22X1,5 12X1,5 44 34 45,5 10 28 17
823 1008012153 10X8 12X1,5 12X1,5 44 34 45,5 10 17 17
823 1008016153 10X8 16X1,5 12X1,5 44 34 45,5 10 22 17
823 1008022153 10X8 22X1,5 12X1,5 44 34 45,5 10 28 17
823 1007512153 10X7,5 12X1,5 12X1,5 44 34 45,5 10 17 17
823 1007516153 10X7,5 16X1,5 12X1,5 44 34 45,5 10 22 17
823 1007522153 10X7,5 22X1,5 12X1,5 44 34 45,5 10 28 17
823 1209012155 12X9 12X1,5 16X1,5 47 36 45,5 10 17 22
823 1209016155 12X9 16X1,5 16X1,5 47 36 45,5 10 22 22
823 1209022155 12X9 22X1,5 16X1,5 47 36 45,5 10 28 22
823 1512016155 15X12 16X1,5 16X1,5 50,5 36 45,5 10 22 22
823 1512022155 15X12 22X1,5 16X1,5 50,5 36 45,5 10 28 22
823 1512022157 15X12 22X1,5 22X1,5 56 41 52,5 10 28 24
823 1612016155 16X12 16X1,5 16X1,5 50,5 36 45,5 10 22 22
823 1612022155 16X12 22X1,5 16X1,5 50,5 36 45,5 10 28 22
823 1612022157 16X12 22X1,5 22X1,5 56 41 52,5 10 28 24
823 1814016155 18X14 16X1,5 16X1,5 50,5 36 45,5 10 22 22
823 1814022155 18X14 22X1,5 16X1,5 50,5 36 45,5 10 28 22
823 1814022157 18X14 22X1,5 22X1,5 56 41 52,5 10 28 24
