RACCORDS RAPIDES pour systeme de freinage

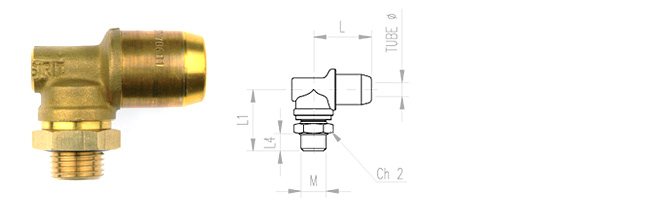

raccords tournants article 815

Les raccords tournants se peuvent commander même sans le pivot. En pareil cas utiliser les codes sans l'indication de le filetage, en ajoutant une sèrie de 0.
PAR EXEMPLE: 815 1209000005B au lieu de 815 1209016155B.
* FOURNIS EN 2 PIECES.

PART NUMBER TUBE Ø M F L L1 L2 L3 L4 Ch1 Ch2
815 0604010103A 6X4 10X1 12X1,5 32 31,5 42,5 32,5 8 19 18
815 0604012153A 6X4 12X1,5 12X1,5 32 31,5 42,5 32,5 8 19 18
815 0604016153A 6X4 16X1,5 12X1,5 32 32 42,5 33 8,5 19 22
815 0604022153A 6X4 22X1,5 12X1,5 32 33 42,5 35 9 19 28
815 0806010103A 8X6 10X1 12X1,5 32,5 31,5 43,5 32,5 8 19 18
815 0806012153A 8X6 12X1,5 12X1,5 32,5 31,5 43,5 32,5 8 19 18
815 0806016153A 8X6 16X1,5 12X1,5 32,5 32 43,5 33 8,5 19 22
815 0806022153A 8X6 22X1,5 12X1,5 32,5 33 43,5 35 9 19 28
815 1007012153A 10X7 12X1,5 12X1,5 35,5 31,5 46,5 32,5 8 19 18
815 1007016153A 10X7 16X1,5 12X1,5 35,5 32 46,5 33 8,5 19 22
815 1007022153A 10X7 22X1,5 12X1,5 35,5 33 46,5 35 9 19 28
815 1008012153A 10X8 12X1,5 12X1,5 35,5 31,5 46,5 32,5 8 19 18
815 1008016153A 10X8 16X1,5 12X1,5 35,5 32 46,5 33 8,5 19 22
815 1008022153A 10X8 22X1,5 12X1,5 35,5 33 46,5 35 9 19 28
815 1007512153A 10X7,5 12X1,5 12X1,5 35,5 31,5 46,5 32,5 8 19 18
815 1007516153A 10X7,5 16X1,5 12X1,5 35,5 32 46,5 33 8,5 19 22
815 1007522153A 10X7,5 22X1,5 12X1,5 35,5 33 46,5 35 9 19 28
815 1209012155B 12X9 12X1,5 16X1,5 36 31,5 50 35 8 22 20
815 1209014155B 12X9 14X1,5 16X1,5 36 32,5 50 36 9 22 20
815 1209016155B 12X9 16X1,5 16X1,5 36 32 50 35,5 8,5 22 22
815 1209022155B 12X9 22X1,5 16X1,5 36 33 50 36,5 9 22 28
815 1512016155B 15X12 16X1,5 16X1,5 39,5 33,5 53,5 35,5 8,5 22 22
815 1512022155B 15X12 22X1,5 16X1,5 39,5 34,5 53,5 36,5 9 22 28
815 1612016155B 16X12 16X1,5 16X1,5 39,5 33,5 53,5 35,5 8,5 22 22
815 1612022155B 16X12 22X1,5 16X1,5 39,5 34,5 53,5 36,5 9 22 28
*815 1814016155B 18X14 16X1,5 16X1,5 53,5 35,5 53,5 35,5 8,5 22 22
*815 1814022155B 18X14 22X1,5 16X1,5 53,5 36,5 53,5 36,5 9 22 28
