Recoverable fittings air brake systems

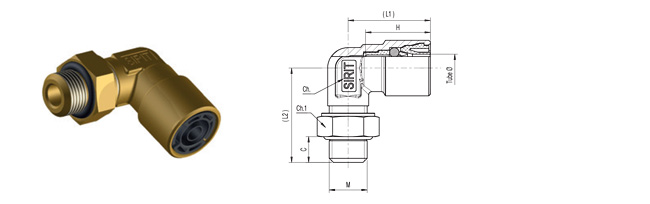

pivot studs item 510

PART NUMBER Tube Ø M C H CH CH1 L1 L2
510 080601215 8x6 M12x1,5 8 20,5 15 17 26 30
510 080601615 8x6 M16x1,5 8 20,5 15 22 26 31
510 080602215 8x6 M22x1,5 8 20,5 15 28 26 32,5
510 100701215 10x7 M12x1,5 8 24 15 17 30 35
510 100701615 10x7 M16x1,5 8 24 15 22 30 35
510 100702215 10x7 M22x1,5 8 24 15 28 30 36,5
510 100751215 10x7,5 M12x1,5 8 24 15 17 30 35
510 100751615 10x7,5 M16x1,5 8 24 15 22 30 35
510 100752215 10x7,5 M22x1,5 8 24 15 28 30 36,5
510 100801215 10x8 M12x1,5 8 24 15 17 30 35
510 100801615 10x8 M16x1,5 8 24 15 22 30 35
510 100802215 10x8 M22x1,5 8 24 15 28 30 36,5
510 120901615 12x9 M16x1,5 8 25 18 22 32 35
510 120902215 12x9 M22x1,5 8 25 18 28 32 36,5
510 151202215 15x12 M22x1,5 8 27 21 28 34 36
510 161202215 16x12 M22x1,5 8 27 21 28 34 36
510 161302215 16x13 M22x1,5 8 27 21 28 34 37,5
