Raccordi impianti frenanti per treni

articolo .sGR

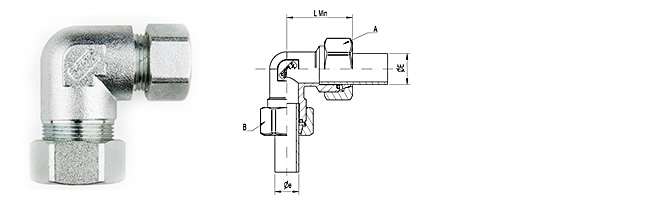

raccordo intermedio a gomito ridotto
Ø E Ø e LMin ChA ChB CODICE
8 6 31 19 18 .SGR 08 06
10 8 32 21 19 .SGR 10 08
12 8 35 25 19 .SGR 12 08
12 10 36 25 21 .SGR 12 10
14 8 39 27 19 .SGR 14 08
14 10 39 27 21 .SGR 14 10
14 12 36 27 25 .SGR 14 12
16 12 38 29 25 .SGR 16 12
16 14 39 29 27 .SGR 16 14
18 12 39 31 25 .SGR 18 12
18 14 39 31 27 .SGR 18 14
20 14 42 33 27 .SGR 20 14
20 18 40 33 28 .SGR 20 18
22 18 41 37 31 .SGR 22 18
25 18 43 42 31 .SGR 25 18
25 20 43 42 33 .SGR 25 20
25 22 44 42 37 .SGR 25 22
28 20 42 43 33 .SGR 28 20
28 22 41 43 37 .SGR 28 22
28 25 42 43 42 .SGR 28 25
30 22 48 47 37 .SGR 30 22
30 25 49 47 42 .SGR 30 25
30 28 48 47 43 .SGR 30 28
32 20 49 50 33 .SGR 32 20
32 25 49 50 42 .SGR 32 25
32 30 50 50 47 .SGR 32 30
35 22 51 52 37 .SGR 35 22
35 25 52 52 42 .SGR 35 25
35 28 52 52 43 .SGR 35 28
38 22 53 54 37 .SGR 38 22
38 25 53 54 42 .SGR 38 25
38 30 58 54 47 .SGR 38 30
42 25 56 64 42 .SGR 42 25
42 28 55 64 43 .SGR 42 28
42 30 57 64 47 .SGR 42 30
42 35 57 64 52 .SGR 42 35
42 38 57 64 54 .SGR 42 38
45 30 58 69 47 .SGR 45 30
45 32 58 69 50 .SGR 45 32
45 35 58 69 52 .SGR 45 35
45 38 58 69 54 .SGR 45 38
3/8” 1/4” 30 30 27 .SGR 60 56
1/2” 1/4” 38 37 27 .SGR 62 56
1/2” 3/8” 38 37 30 .SGR 62 60
3/4” 3/8” 41 43 30 .SGR 69 60
3/4” 1/2” 43 43 37 .SGR 69 62
1” 1/2” 51 52 37 .SGR 90 62
1” 3/4” 52 52 43 .SGR 90 69
1 1/4” 3/4” 57 64 43 .SGR 93 69
1 1/4” 1” 57 64 52 .SGR 93 90
1 1/2” 1” 61 69 52 .SGR 97 90
1 1/2” 1 1/4” 62 69 64 .SGR 97 93
2” 1 1/4” 71 82 64 .SGR 95 93
2” 1 1/2” 71 82 69 .SGR 95 97
