SCHNELLVERSCHRAUBUNGEN FÜR BREMSSYSTEME

EINSCHRAUBDREHGELENKSTECKVERBINDUNGE Artikel 836 - 837

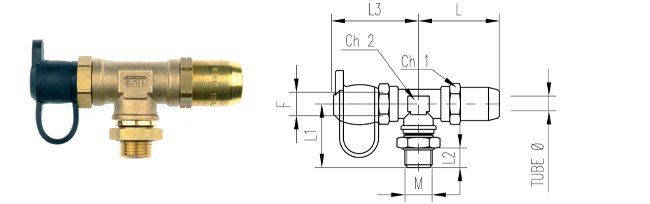

EINSCHRAUBDREHGELENKSTECKVERBINDUNGEN (DREHBAR 360°)

Die obengenannten Bauteile können auch ohne Prüfanschluß (790) bestellt werden. Hierzu bitte die nachstehenden Bestellbezeichnungen einsetzen, Artikel Nr. 837

PART NUMBER TUBE Ø M F L L1 L2 L3 Ch1 Ch2
836 0604012153A 6X4 12X1,5 12X1,5 42,5 32,5 8 48 18 19
836 0604016153A 6X4 16X1,5 12X1,5 42,5 33 8,5 48 22 19
836 0604022153A 6X4 22X1,5 12X1,5 42,5 35 9 48 28 19
836 0806012153A 8X6 12X1,5 12X1,5 43,5 32,5 8 48 18 19
836 0806016153A 8X6 16X1,5 12X1,5 43,5 33 8,5 48 22 19
836 0806022153A 8X6 22X1,5 12X1,5 43,5 35 9 48 28 19
836 1007012153A 10X7 12X1,5 12X1,5 46,5 32,5 8 48 18 19
836 1007016153A 10X7 16X1,5 12X1,5 46,5 33 8,5 48 22 19
836 1007022153A 10X7 22X1,5 12X1,5 46,5 35 9 48 28 19
836 1008012153A 10X8 12X1,5 12X1,5 46,5 32,5 8 48 18 19
836 1008016153A 10X8 16X1,5 12X1,5 46,5 33 8,5 48 22 19
836 1008022153A 10X8 22X1,5 12X1,5 46,5 35 9 48 28 19
836 1007512153A 10X7,5 12X1,5 12X1,5 46,5 32,5 8 48 18 19
836 1007516153A 10X7,5 16X1,5 12X1,5 46,5 33 8,5 48 22 19
836 1007522153A 10X7,5 22X1,5 12X1,5 46,5 35 9 48 28 19
836 1209012155B 12X9 12X1,5 16X1,5 50 35 8 48,5 20 22
836 1209016155B 12X9 16X1,5 16X1,5 50 35,5 8,5 48,5 22 22
836 1209022155B 12X9 22X1,5 16X1,5 50 36,5 9 48,5 28 22
836 1512016155B 15X12 16X1,5 16X1,5 53,5 35,5 8,5 48,5 22 22
836 1512022155B 15X12 22X1,5 16X1,5 53,5 36,5 9 48,5 28 22
836 1612016155B 16X12 16X1,5 16X1,5 53,5 35,5 8,5 48,5 22 22
836 1612022155B 16X12 22X1,5 16X1,5 53,5 36,5 9 48,5 28 22
836 1814016155B 18X14 16X1,5 16X1,5 53,5 35,5 8,5 48,5 22 22
836 1814022155B 18X14 22X1,5 16X1,5 53,5 36,5 9 48,5 28 22
