Raccordi impianti frenanti anello tagliente

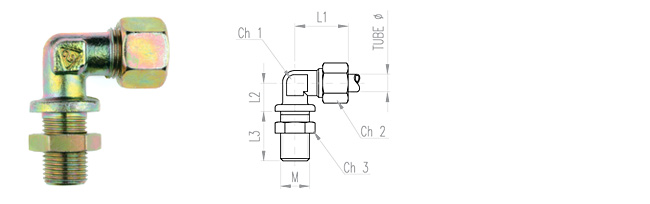

terminali a gomito articolo TGP

I terminali a gomito possono essere forniti completi di anello di contenimento e O-ring alla sigla di ordinazione occorre sostituire la lettera K con la lettera C.
ESEMPIO: TGP 162215LACA

PART NUMBER TUBE Ø M Ch1 Ch2 Ch3 L1 L2 L3
TGP 061010LAKA 6 10X1 12 14 14 29 12 16
TGP 061215LAKA 6 12X1,5 14 14 17 29 12 19
TGP 061615LAKA 6 16X1,5 14 14 22 29 18 25
TGP 062215LAKA 6 22X1,5 19 14 28 35 22 25
TGP 081215LAKA 8 12X1,5 12 17 17 30 10 20
TGP 081415LAKA 8 14X1,5 14 17 19 30 17 20
TGP 081615LAKA 8 16X1,5 14 17 22 30 18 25
TGP 082215LAKA 8 22X1,5 19 17 28 35 22 25
TGP 101215LAKA 10 12X1,5 14 19 17 30 11 20
TGP 101415LAKA 10 14X1,5 14 19 19 30 17 20
TGP 101615LAKA 10 16X1,5 14 19 22 30 18 25
TGP 101815LAKA 10 18X1,5 17 19 24 32 20 25
TGP 102215LAKA 10 22X1,5 19 19 28 35 22 25
TGP 121215LAKA 12 12X1,5 17 22 17 32 20 20
TGP 121415LAKA 12 14X1,5 17 22 19 32 20 20
TGP 121615LAKA 12 16X1,5 17 22 22 32 20 25
TGP 122215LAKA 12 22X1,5 19 22 28 35 20 25
TGP 142215LAKA 14 22X1,5 19 24 28 34,5 22 25
TGP 151615LAKA 15 16X1,5 19 27 22 39 18 25
TGP 152215LAKA 15 22X1,5 19 27 28 36 24 25
TGP 161615LAKA 16 16X1,5 19 27 22 36 20 25
TGP 162215LAKA 16 22X1,5 19 27 28 36 22 25
TGP 182215LAKA 18 22X1,5 24 32 28 42 26 25
TGP 202215LAKA 20 22X1,5 24 32 28 42 26 25
